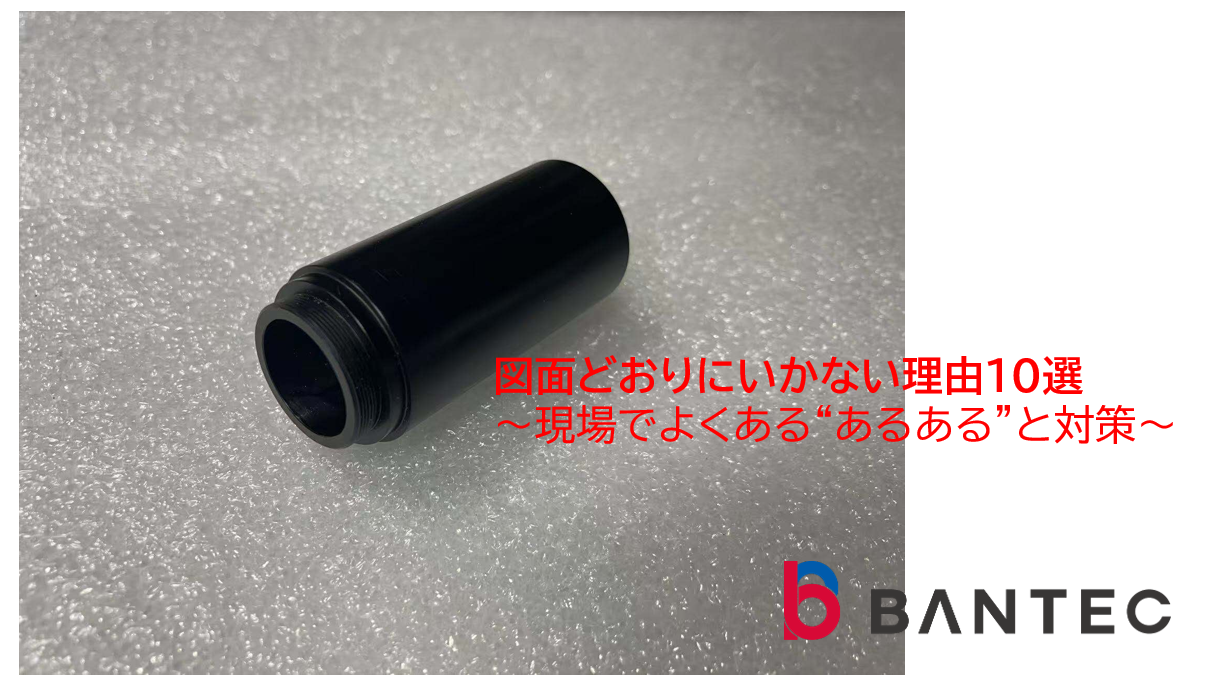

図面どおりにいかない理由10選

〜現場でよくある“あるある”と対策〜

■ はじめに

図面は、設計者と加工者をつなぐ共通言語。
しかし現場では、「図面どおりに加工したはずなのに合わない」「測定値はOKなのに組み立てると動かない」といったことがよく起こります。

本記事では、金属加工現場で実際によくある“図面どおりにいかない理由”を10個にまとめました。

① 材料のロット差・ばらつき

同じ材質でもロットによって硬さ・伸び・反りが異なります。
特にアルミやステンレスでは、微妙な材質差が加工後の寸法や平面度に影響します。

**👉対策：**材料証明の確認、ロット管理、加工条件の微調整

② 熱や加工応力による歪み

削る・曲げる・溶接する——どんな工程にも力や熱が加わります。
これが「残留応力」となり、仕上げ後に反りやねじれを生む原因になります。

**👉対策：**加工順序の最適化、応力除去焼鈍、クランプ方法の見直し

③ 図面上の公差が曖昧

寸法には書いてあるが、公差が指定されていない。
結果、設計側と加工側で“OK範囲”の解釈が異なり、後工程で「合わない」となる。

**👉対策：**製作前に公差範囲の確認・打合せ

④ 面取り・バリ取りの指定不足

図面には“C0.5”と書かれていないが、バリを取らないと怪我や勘合不良につながる。
加工者の判断で面取りを行うと「削りすぎ」と言われることも。

**👉対策：**図面上で「面取り・バリ取り指示」を明確に

⑤ 測定方法の違い

同じ寸法でも、マイクロメータ・ノギス・三次元測定機など測定方法が異なれば、結果も変わります。

**👉対策：**測定基準と方法を共有し、校正を統一

⑥ 設計と現場の前提ズレ

「ここは基準面」「ここは勘合部」など、設計の意図が現場に伝わっていないことがあります。
結果、精度を出すべき場所を間違えるケースも。

**👉対策：**図面打合せ時に、機能・用途を共有

⑦ 機械の精度・温度変化の影響

夏と冬で加工寸法が変わる？
実は金属は温度で膨張・収縮します。
また、機械自体の精度や摩耗も寸法誤差の一因に。

**👉対策：**環境温度の安定化、機械の定期メンテナンス

⑧ 工程内の取付け・固定方法の違い

同じ図面でも、チャッキングや治具の方法が違えば、歪みや位置ズレが発生します。

**👉対策：**治具・クランプ条件を標準化、工程内で共有

⑨ 設計変更情報の伝達ミス

図面は最新版だと思っていたが、実は更新されていた。
古い図面で加工してしまい、納品後に不具合が発覚——というのも現場あるある。

**👉対策：**図面管理のルール徹底、改訂版の共有体制構築

⑩ 「図面どおり」が“機能どおり”とは限らない

図面の寸法通りに加工しても、実際の組立や使用環境で問題が出る場合があります。
設計段階では気づかない“使い勝手”のズレです。

**👉対策：**試作段階で現物確認、設計・製造・組立の連携強化

■ まとめ

■ おわりに

図面どおりに加工することは当然のことですが、
「図面の意図を理解して加工する」ことが本当の品質づくりだと私たちは考えています。

現場の知恵と設計の意図をつなぎ、
“図面どおりにいかない”を“図面以上の品質”に変えていきたいと思います。
